單槽箱體粉料漿液連續定比配制速用系統

單槽箱式智能漿液速配裝置概述

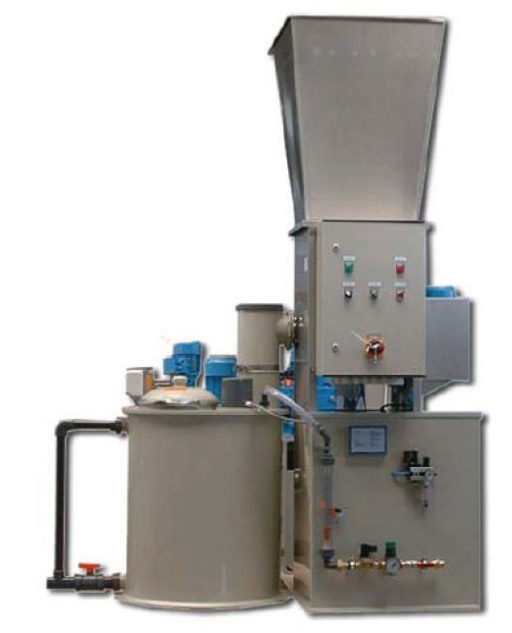

上海水王單槽箱體式連續配制ST-CP（sole tank-continuous preparation）系列全自動溶解和計量裝置，是以干態粉末或微細顆粒物料為原料，用于實時連續配制（也可間歇式配制）恒定濃度的漿液、懸浮液或溶液的單槽箱體結構制備裝置。該制備裝置的結構系防塵設計。成套設備出廠時已裝配齊全，調試達到正常使用狀態，用戶只需連續供水管路和供電線路即可。

此裝置最大的特點是“短-平-快”，整個設備體量小，造價低，運行管理簡單，配制過程快、方便即用即出、時效性強的物料漿液制取場合，例如可以用于鈣類水合物（Ca(OH)2）、硫酸鋁、活性炭等物料漿液的制備工藝。

單槽箱粉料自動制漿系統的基本組成

成套配制裝置主要有四部分構成：

Ø  供水單元，包括：關斷閥、帶壓力調節并保持恒定供水的減壓閥、可自動開關溶解稀釋水的供水電動閥和稀釋水管路的流量計；

Ø  料給料單元，干粉給料器安裝于成套裝置上部，并配有精確計量部件，可通過變頻器調整電機轉速，電機轉速的調節按百分比顯示；

Ø  攪拌混合溶配槽體單元，配置了多層槳葉式液體攪拌機和液位計等設備；

Ø  自動控制單元，采用PLC和觸屏等關鍵自控部件實現系統全流程自控過程

系統工作過程描述

啟動系統，進入自控模式后，裝置開始工作，溶解槽箱開始注入稀釋用水。當水位達到設定液位時，攪拌器和干性粉末給料器均開始工作。當溶解槽箱的溶液到達最高液位時，給料立即停止，供水也在5秒內停止。當溶液低于下限液位時，制備過程又開始工作。如果干料停供，供水也會在1分鐘內停止，以避免只有稀釋水注入。

    設備或系統基本參數指標

Ø  最大漿液配制量/輸出量：1000-15000 l/h

Ø  漿液配制濃度：5-20％可調

Ø  稀釋水工作水壓：3巴

Ø  溶解攪拌箱體材質：硬質PP

Ø  裝置配有完整的自動控制柜、接線和管線。

Ø  可選附件：·散料上料系統、漿液/·懸浮液濃度計
