地表水（海洋、河流、湖泊、水庫等）環境質量在線監測系統方案

一、 系統概述

隨著社會的發展和人們對生活健康的關注，加上地表水資源的日益短缺和惡化，水質監測儀器與設備的運用備受關注。常規的實驗室取樣檢測技術已經無法在短暫時間內獲取水污染狀況的準確信息。而且分析速度慢、操作復雜、穩定性差，往往存在較明顯的二次污染情況。此外，隨著水資源污染的多樣性和復雜性，水樣的成分越來越復雜，而且要求檢測的水質項目越來越多，傳統方式的人工水質監測方法已經遠遠不能滿足環保監測工作的復雜需求，同時對水質分析儀器的性能也有了更高和更多要求；所幸的是，隨著時代發展和科技進步，水質監測設備與自控技術、信息技術等也同步完善和成熟，水質監測智能化系統解決方案已經成為環保等業務管理部門對轄區水體水質、水體狀況進行在線監測的主要技術手段，由于水質在線監測系統克服了傳統人工取樣方式水質分析儀器的缺點，通過實時在線的水質監測作業，并通過無線數傳設備（4G DTU）等通訊方式，遠程用戶能夠充分獲取實時、連續、穩定、可靠的水質及其他環境質量數據，因此發展與推廣水質在線監測系統勢在必行。

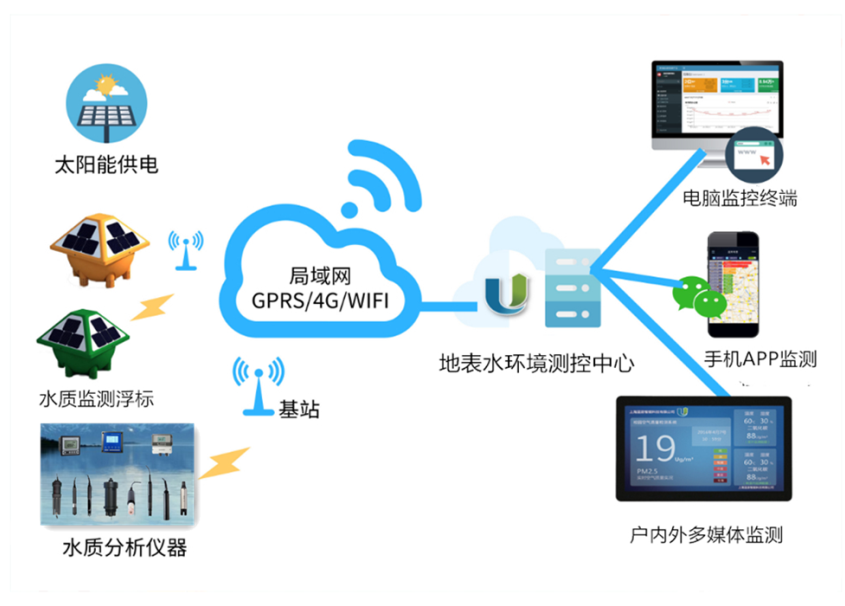

二、 系統構成

根據客戶需求的不同，可選擇集成固定站、集裝箱站、浮標站等儀設載體形式。監測因子可涵蓋常規五參數、葉綠素、藍綠藻、氨氮、高錳酸鹽指數、TOC、總磷、總氮、磷酸鹽、硝酸鹽氮、亞硝酸鹽氮、硅酸鹽、重金屬（Fe、Mn、Pb、Cd、Cr6+）、水位、流速、流量、流向、風速、風向、氣溫、氣壓、溫度、光照度及雨量等。

水質在線監測系統主要側重于地表水體如海洋、河流和湖泊的水質監測，保障水體質量。水王公司的水質在線監測系統可以現場自動監測，實時返回?cái)?shù)據，為水體質量評估提供可靠的依據。具體來說，水王水質在線監測系統用于實時監測海洋、湖泊、水庫、飲用水源地、地下水觀測點等水質變化狀況，系統融合了環境監測、集成和預警等技術，采用一體化、集成聯動運行方式，加強了水質污染、異常事故的預防和污染排放的監管能力。同時，通過地表水水質信息網絡的建設，可分析區域內水質動態趨勢，有效加強區域管理，為海洋污染動態研究、湖泊富營養化預測、湖泊水庫江河水污染治理提供科學依據，為水環境質量管理與科學決策提供強大有效的技術支撐。

三、主要監測設備名稱及關鍵參數

1.在線多參數傳感器

a)自清洗

b)可配4只傳感器測多種常規參數（任選：溶解氧，電導率，PH，ORP，濁度傳感器）

c)信號輸出：Rs485（Modbus/RTU）

d)線纜長度可選

e)防護等級IP68

2.在線溶解氧傳感器

a)標配極譜法/膜法電極

b) 0-20mg/L， 內置溫度補償

c)信號輸出：Rs485（Modbus/RTU）

d)線纜長度可選

e)防護等級IP68

3.一體式熒光法溶氧傳感器

a)熒光法電極

b)0-20mg/L， 0~200%飽和度

c)信號輸出：Rs485（Modbus/RTU）

d)線纜長度可選

e)防護等級IP68

4.在線PH傳感器

a)標配工業PH電極

b)內置溫度補償

c)信號輸出：Rs485（Modbus/RTU）

d)線纜長度可選

e)防護等級IP68

5.在線ORP傳感器

a)標配工業ORP電極

b)信號輸出：Rs485（Modbus/RTU）

c)線纜長度可選

d)防護等級IP68

6.在線電導率/鹽度傳感器

a)0-2000uS/cm（常規）

b)0-600mS/cm（電磁式電極，免維護）

c)信號輸出：Rs485（Modbus/RTU）

d)線纜長度可選

e)防護等級IP68

7.智能化濁度在線傳感器

a)0-1000NTU(ZS-710，無自動清洗)

b)0-3000NTU(ZS-720，有自動清洗)

c)精度：±5%F.S.

d)信號輸出：Rs485（Modbus）

e)線纜長度可選

f)防護等級IP68

8.智能化污泥濃度在線傳感器

a)0-15g/l

b)精度：±5%F.S.

c)信號輸出：Rs485（Modbus）

d)線纜長度可選

e)防護等級IP68

9.智能化葉綠素A在線傳感器

a)0-400μg/l

b)精度：±3%F.S.

c)信號輸出：Rs485（Modbus)

d)線纜長度可選

e)防護等級IP68

10.智能化藍綠藻在線傳感器

a)0-100μg/l(藍藻類）

b)0-80μg/l(紅藻類）

c)信號輸出：Rs485（Modbus）

d)線纜長度可選

e)防護等級IP68

11.智能化液位傳感器

a)量程0~100米

b)信號輸出：Rs485（Modbus/RTU）

c)線纜長度可選

d)防護等級IP68

12.Clean-200自清洗支架

a)可以自動清洗電極，延長電極使用壽命

b)最多可同時安裝4支電極

13.水質監測與控制系統

a)觸摸屏操作

b)支持各種Rs485通訊的水質檢測傳感器

c)GPRS無線數據傳輸

d)互聯網訪問（Modbus/TCP協議）

e)PLC控制，可設置報警輸出

f)可選配手機APP軟件和計算機軟件

g)IP65

14.水質監測浮標

a)支持各種Rs485通訊的水質檢測傳感器

b)GPRS無線數據傳輸

c)蓄電池供電，太陽能補充

d)可選配手機APP軟件和計算機軟件

e)IP68

15.智能化在線COD傳感器（紫外光譜法，免藥劑）

a)量程：0.15-75mg/L；0.75~375mg/l；2.5-1000mg/L

b)精度：±5%F.S.

c)信號輸出：Rs485（Modbus/RTU）

d)線纜長度可選

e)防護等級IP68

16.智能化氨氮在線傳感器 - 高量程型（測離子銨氮NH4+,離子選擇電極法，免藥劑）

a)0-1000mg/l NH4-N （不低于100ppm）

b)精度：±3%F.S.

c)內置溫度補償

d)信號輸出：Rs485（Modbus/RTU）

e)線纜長度可選

f)防護等級IP68

17.智能化氨氮傳感器 - 全量程型（測離子銨氮NH4+,離子選擇電極法，免藥劑）

a)0-1000mg/l NH4-N （可選只測低量程）

b)精度：±5%F.S.

c)內置PH，溫度補償

d)信號輸出：Rs485（Modbus/RTU）

e)線纜長度可選

f)防護等級IP68

18.智能化硝酸鹽氮 / 亞硝酸鹽氮在線傳感器（紫外光電極法，免藥劑）

a)硝酸鹽氮0-50mg/l

b)亞硝酸鹽氮0-10mg/l

c)信號輸出：Rs485（Modbus/RTU）

d)線纜長度可選

e)防護等級IP68

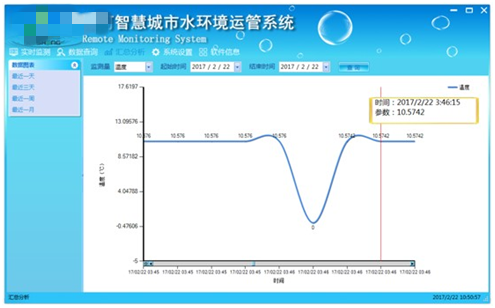

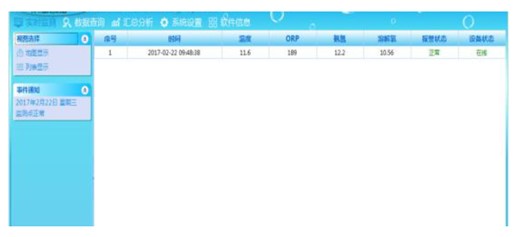

四、PC端上位機畫面(以下監控畫面僅為參考畫面，可專項定制)

五、系統其他功能特點補充說明：

1，通過有線/GPRS無線模塊結合云端水環境測控平臺實時傳輸給移動設備上的APP，做到了遠程監測而不必一直監控中心顯示屏，節省了人力物力

2，智能化站點控制，具備設備運行狀況實時監控、遠程監控、動態顯示及數據管理功能

3，準確、穩定可靠的分析技術，獨特的高度定量設計

4，擴展性強，并兼容市場主流的各家儀表
